80噸肘節式高速?zèng)_床

80噸肘節式高速?zèng)_床參數

型式：MARX-80T

加壓能力：800KN

行程：20/25/32/40 mm

沖程數：120-600/120-500/120-500/120-450 spm

閉模高度：240-320 mm

滑塊調節量：80 mm

滑塊尺寸：1380×580 mm

工作臺面尺寸：1500×800 mm

工作臺厚度：160 mm

工作臺開口尺寸：1160（上）×1160（下）×120 mm

床臺開孔尺寸：1200×160 mm

主馬達：30×4P kw

上模重量：MAX500 kg

總重量：22000 kg

外型尺寸：3280×3380×1840 mm

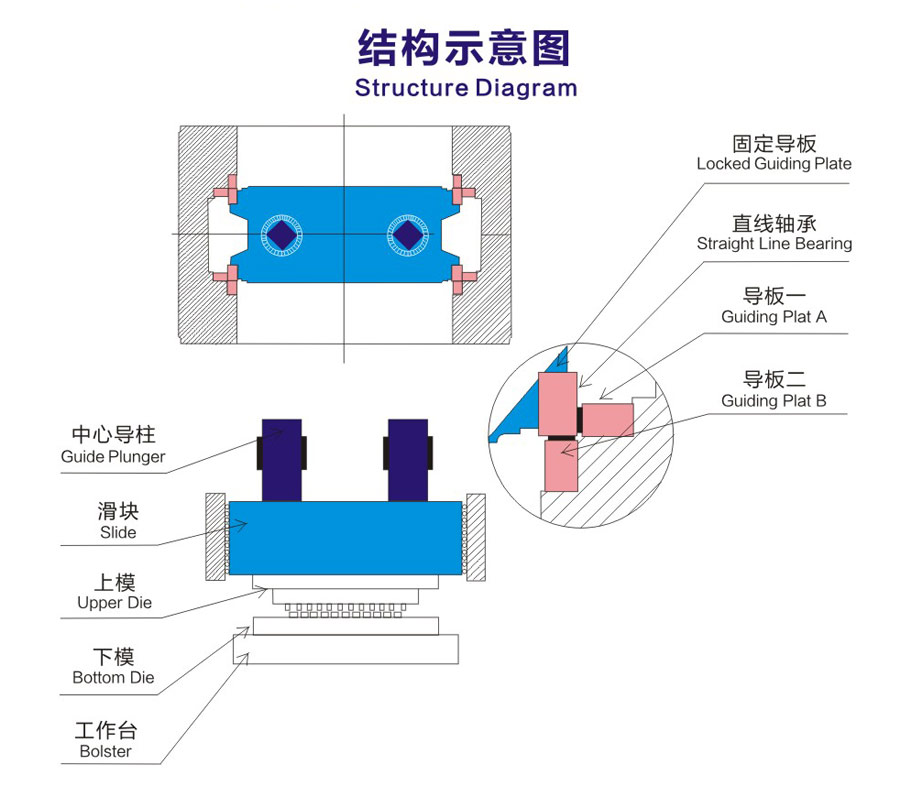

80噸肘節式高速?zèng)_床結構圖

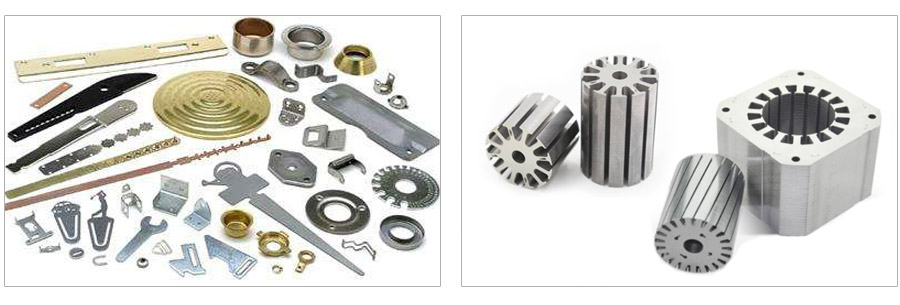

80噸肘節式高速?zèng)_床用處

80噸肘節式高速?zèng)_床配件

1.通用變頻器+調速軸馬達

2.組合式氣壓離合器剎車器

3.動態平衡裝置（重量選擇式）

4.電子式凸輪開關

5.停止角度自動補正裝置

6.電子式曲軸角度指示計

7.觸摸屏（中文：簡體字）

8.速度計

9.總計數器電子式8位數（觸摸屏）

10.預置計數器 電子式8位數（觸摸屏）

11.閉模高度顯示器

12.計時器 7位數

13.電動式滑塊調節裝置

14.誤送料插座（帶切換開關）1個

15.張限停止用插座1個

16.微寸動

17.循環油控制組件

18.空氣控制組件

19.材料給油裝置（帶電磁閥）

20.安全門（僅前面上下式）

21.馬達逆轉裝置

22.全停止回路

23.操作柜（帶滾動輪）本體操作盤

24.雙手按鈕（帶1點CASE）

25.油溫冷卻裝置

80噸肘節式高速?zèng)_床可選配件

1.防震裝置

2.精密凸輪夾式送料機

3.材料導軌（到工作端面）一個

4.下死點檢知器

5.切斷計數器（電子式6位數）2組

6.空氣噴射器（帶電磁閥）DC

7.落料斗

8.材料末端停止開關（近接式）

9.飛輪剎車

80噸肘節式高速?zèng)_床行程多少

80噸肘節式高速?zèng)_床的行程是30mm。

80噸肘節式高速?zèng)_床工作原理

1、開機前應將設置在控制面板上的調速電位器（W）調到最低點（O點）位置。

2、在總電源開關（DK）接通后，電源指示燈亮，相序指示燈也應亮，否則應檢查相序是否正確。

3、用鑰匙開關接通控制回路后斷相。指示燈三只應同時亮，否則應檢查，排除故障。

4、順時針調整“調速”電位器，主電機帶動飛輪啟動，轉速應平穩無震蕩，無沖擊等現象存在。

5、在接通主離合器過程中，應左右手同時操作。在正式?jīng)_壓過程中應接通外控按鍵開關，并使調機按鍵開關處于復位狀態，才能正式工作，否則送料開關和模具故障信號失控。

6、在正式?jīng)_制過程中，由于主電機的靜差率隨不同負荷有變化，故在沖制不同零件時，可用設置在控制板上的電磁記數器，對轉速進行校正。
