常見問題首頁 > 常見問題 > 怎么制作精密高速沖床防震彈簧腳墊呢

怎么制作精密高速沖床防震彈簧腳墊呢

發布時間:2021-07-15 16:58

精密高速沖床具有高剛性及抗震性的特點,但還是存在振動大和噪聲大的問題,那么我們怎么制作精密高速沖床防震彈簧腳墊來解決這個問題呢?

在高速沖床工作的過程中,特別是高速龍門沖床,一直存在振動大和噪聲大的問題,而且還存在沖床共振的問題。而現有技術中的一般減震裝置也沒有有效解決上述問題。

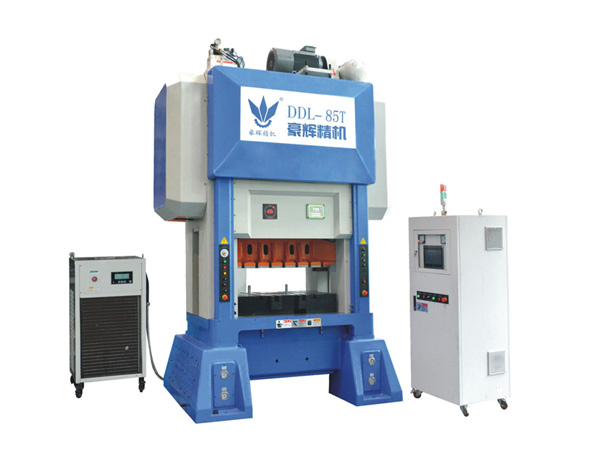

精密高速沖床

制作精密高速沖床防震彈簧腳墊過程

  1. 本實用新型通過橡膠圈、彈簧和阻尼液的結合創新,提供一種結構簡單,減震效果好,噪聲低,保護高速沖床及其零部件的高速沖床的防震腳墊。實用新型內容:本實用新型解決現有技術中一般防震裝置沒有有效解決振動和噪聲大的問題,提供一種高速沖床的防震腳墊,通過橡膠圈、彈簧和阻尼液的結合創新,實現該高速沖床的防震腳墊結構簡單,減震 效果好,噪聲低,保護高速沖床及其零部件。

  2. 為了解決上述存在的技術問題,本實用新型采取下述技術方案:一種高速沖床的防震腳墊,包括下座、上座、橡膠圈、多組彈簧和阻尼液,其特征在于,所述下座設有裝阻尼液的圓管,上座的下表面設有與圓管管徑相同的接管,所述橡膠圈的兩端分別與圓管、接管套接,并通過管束相固定,所述彈簧均設置在圓管內,與上座的下表面觸接,所述上座設有排氣孔和高速沖床的安裝孔。

  3. 在制作時,先將多組彈簧依次設置在下座上,并將圓管焊接在下座上,使得彈簧均在圓管內部,再將橡膠圈套接在上座的接管上,同時用管束將橡膠圈與接管固定,然后將橡膠圈另一端套接在圓管上,在上座下表面與彈簧觸接之后,也用管束將橡膠圈與圓管固定,接著往上座的排氣孔內倒入阻尼液,保證阻尼液的液面高度不超過圓管的高度,較后只要通過上座上的安裝孔將高速沖床的機身與該防震腳墊固定即可。

  4. 下座,設置在地面或工作臺上,同時也用于設置彈簧,保證彈簧具有相同的基準平面,在高速沖床工作過程中,所有彈簧同時受力;下座與圓管,形成裝阻尼液的容器;排氣孔,結構簡單,用于灌入或排除阻尼液,同時也方便觀察圓管內阻尼液的情況;安裝孔,結構簡單,方便高速沖床的安裝;橡膠圈,對上下座進行密封,防止彈簧在動作過程中阻尼液的外溢,同時橡膠圈具有彈性,有減震的作用,降低噪聲;彈簧,本身具有減震的作用,降低噪聲,同時又作為上座和高速沖床機身的支撐部件,一舉兩用;阻尼液,彈簧浸在阻尼液中,高速沖床的動作使得彈簧變形,彈簧在阻尼液中的上下運動實現了阻尼液的減震作用,降低噪聲。

  5. 本實用新型的防震腳墊通過橡膠圈、彈簧和阻尼液的三重減震,減震效果好,起到保護高速沖床及其零部件的作用,大大降低高速沖床工作過程中的噪聲。

  6. 優選的,在下座上,所述每組彈簧內均設有定位圈。防止彈簧移位或倒在下座上,提高該防震腳墊的穩定性。優選的,所述高速沖床的防震腳墊還包括絲桿和絲桿套,所述絲桿下端分別固定在下座的每個定位圈內,上端與絲桿套螺紋連接,并在絲桿的端部設有調節螺母,所述絲桿套的另一端設有與彈簧搭接的外翻邊,并與上座的下表面觸接,在絲桿套的正上方,所述上座設有調節孔。通過調節孔將調節螺母擰緊或松開,改變絲桿套的外翻邊與彈簧的壓緊程度,從而使得彈簧與阻尼液接觸的有效粘著工作面積,改變阻尼比,實現該防震腳墊的減震能力可以隨時調節,并獲得更好的減震效果。優選的,所述彈簧為碟簧。碟簧與普通彈簧相比,具有更好的強度,提高該防震腳墊的承載能力。優選的,所述彈簧為4-6組。

  7. 多組彈簧既提高該防震腳墊的防震效果,又提高該防震腳墊的承載能力。由于采取上述的技術方案,本實用新型提供的一種高速沖床的防震腳墊具有這樣的有益效果:結構簡單,承載能力好,性能穩定,通過橡膠圈、彈簧和阻尼液的結合創新,實現該高速沖床的防震腳墊減震效果好,噪聲低,保護高速沖床及其零部件。



精密高速沖床防震彈簧腳墊作用

1.一種高速沖床的防震腳墊,包括下座(I)、上座(2)、橡膠圈(3)、多組彈簧(4)和阻尼液(5),其特征在于,所述下座(I)設有裝阻尼液(5)的圓管(6),上座(2)的下表面設有與圓管(6)管徑相同的接管(7),所述橡膠圈(3)的兩端分別與圓管(6)、接管(7)套接,并通過管束(8)相固定,所述彈簧(4)均設置在圓管(6)內,與上座(2)的下表面觸接,所述上座(2)設有排氣孔(9)和高速沖床的安裝孔(10)。

2.根據權利要求1所述的一種高速沖床的防震腳墊,其特征在于,在下座(I)上,所述每組彈黃(4)內均設有定位圈(11)。

3.根據權利要求2所述的一種高速沖床的防震腳墊,其特征在于,所述高速沖床的防震腳墊還包括絲桿(12)和絲桿套(13),所述絲桿(12)下端分別固定在下座(I)的每個定位圈(11)內,上端與絲桿套(13)螺紋連接,并在絲桿(12)的端部設有調節螺母(14),所述絲桿套(13)的另一端設有與彈簧(4)搭接的外翻邊(15),并與上座(2)的下表面觸接,在絲桿套(13 )的正上方,所述上座(2 )設有調節孔(16 )。

4.根據權利要求1所述的一種高速沖床的防震腳墊,其特征在于,所述彈簧(4)為碟簧。

5.根據權利要求1所述的一種高速沖床的防震腳墊,其特征在于,所述彈簧(4)為4-6組。

專利摘要本實用新型公布了一種高速沖床的防震腳墊,包括下座(1)、上座(2)、橡膠圈(3)、多組彈簧(4)和阻尼液(5),其特征在于,所述下座(1)設有裝阻尼液(5)的圓管(6),上座(2)的下表面設有與圓管(6)管徑相同的接管(7),所述橡膠圈(3)的兩端分別與圓管(6)、接管(7)套接,并通過管束(8)相固定,所述彈簧(4)均設置在圓管(6)內,與上座(2)的下表面觸接,所述上座(2)設有排氣孔(9)和高速沖床的安裝孔(10)。本實用新型通過橡膠圈、彈簧和阻尼液的結合創新,提供一種結構簡單,減震效果好,噪聲低,保護精密高速沖床及其零部件的高速沖床的防震腳墊。
