c型高速沖床公差標準

發布時間：2021-08-02 17:08

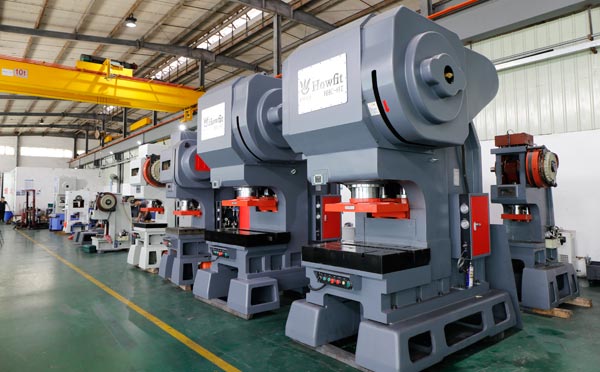

豪輝科技提供c型高速沖床公差標準GB/T13914-2002沖壓件尺寸公差，本標準規定了金屬沖壓件的尺寸公差等級符號、代號、公差數值及極限偏差。

《GB/T13914-2002沖壓件尺寸公差》規定了c型高速沖床尺寸公差。按照平?jīng)_壓件和成形沖壓件分別規定了尺寸公差。c型高速沖床的尺寸公差數值與沖壓件尺寸和板厚兩個尺寸有關，另一方面與精度等級有關。

工藝分析是工序排布前非常最要的環節，主要從加工精度，材料及結構性三個角度來看；尺寸精度受模具，設備精度影響，不同公差等級的尺寸精度對應不同的加工方法，高強丙綸絲通過尺寸精度分析也可以識別該件是否存在過設計的情況存在；材料分析則重點看下圖紙要求材料是否適合沖壓成型，過軟及過硬均不適合；過軟時，產品截面無明顯光亮帶，且易粘連模具，R角難以控制；過硬的材料對模具壽命是較大挑戰。

平?jīng)_壓件尺寸公差：分為11個等級，用ST1至ST11表示，其中ST表示平?jīng)_壓件尺寸公差，公差等級代號用阿拉伯數字表示。從ST1到ST11精度等級依次降低。

成形沖壓件尺寸公差：成形沖壓件分為10個精度等級，用FT1到FT10表示，其中FT表示成形沖壓件尺寸公差，阿拉伯數字表示公差等級。從FT1到FT10精度等級依次降低。

沖壓件極限偏差：孔尺寸按下偏差為0，上偏差為下偏差加尺寸公差；軸尺寸規定上偏差為基本偏差，數值為0，900d丙綸絲下偏差為上偏差減去尺寸公差。對于孔中心距，孔邊距，彎曲、拉深的長度、高度等上下偏差規定為尺寸公差的一半。

c型高速沖床公差標準尺寸

c型高速沖床公差標準GB/T13914-92 本標準規定了金屬沖壓件的尺寸公差等級符號、代號、公差數值及極限偏差。

本標準適用于金屬材料沖壓成形的零件。非金屬材料沖壓件可參照執行。
